MODO DE INSTALACION

1. Desconecte del tomacorriente el equipo a proteger.

2. Conecte el equipo a proteger a la toma del protector

3. Conecte el protector al tomacorriente, durante un (1) segundo, el protector indicará VOLTAJE BAJO, luego comenzará el temporizado anunciado por el CICLO DE ESPERA, transcurrido 4 minutos (aprox) se iluminará el indicador de VOLTAJE NORMAL y quedará energizado el equipo a proteger.

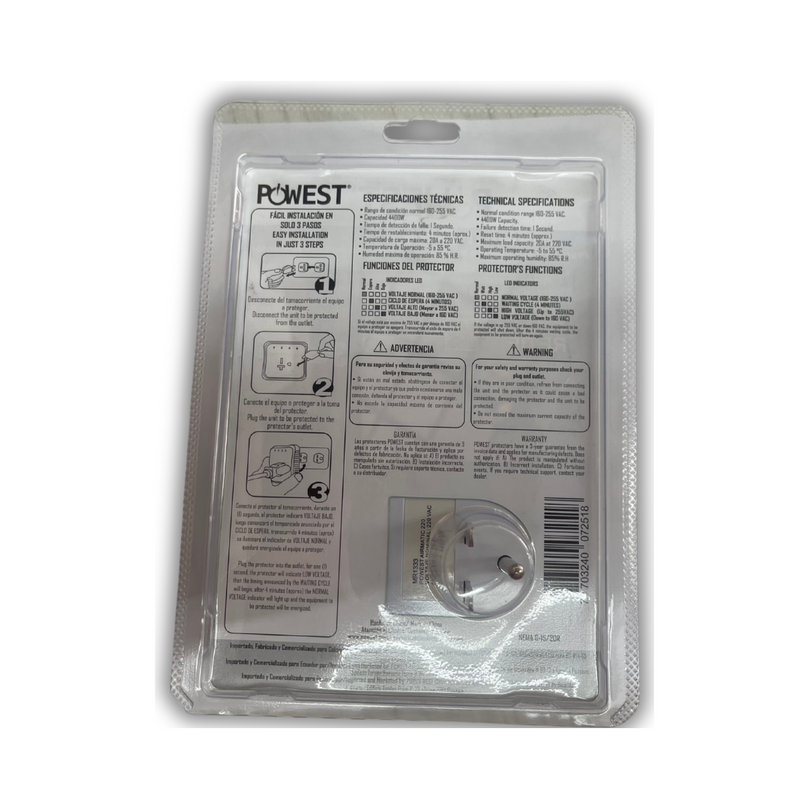

ESPECIFICACIONES TÉCNICAS

• Rango de condición normal 160-255 VAC.
• Capacidad 4400W.

• Tiempo de detección de falla: 1 Segundo.

• Tiempo de restablecimiento: 4 minutos (aprox.)

• Capacidad de carga máxima: 20A a 220 VAC.

• Temperatura de Operación: -5 a 55 °C.

• Humedad máxima de operación: 85 % H.R.

FUNCIONES DEL PROTECTOR

• VOLTAJE NORMAL (160-255 VAC)

• CICLO DE ESPERA (4 Minutos)

• VOLTAJE ALTO (Mayor a 255 VAC)

• VOLTAJE BAJO (Menor a 160 VAC)

NOTA: Si el voltaje está por encima de 255 VAC o por debajo de 160 VAC el equipo a protector se apagará. Transcurrido el ciclo de espera de 4 minutos el equipo a proteger se encendera de nuevo.

ADVERTENCIA

Para su seguridad y efectos de garantía revise su clavija y tomacorriente. Si están en mal estado, absténgase de conectar el equipo y el protector ya que podría ocasionarse una mala conexión, dañando el protector y el equipo a proteger. No exceda la capacidad máxima de corriente del protector.
